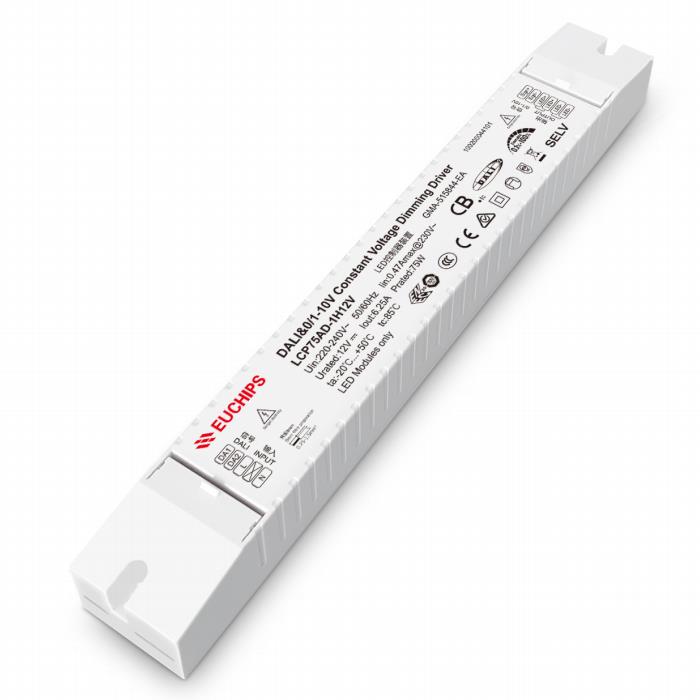

75W 12V 1-10V&DALI恒压调光电源LCP75AD-1H12V
输出通道：1
输出电压：12VDC
输出电流：6.25A
输出功率：75W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：88%@230VAC,满载
功率因数：＞0.95@230VAC,满载
产品型号：LCP75AD-1H12V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
LCP75AD-1H12V是一款恒压输出的LED调光驱动器。这款驱动器符合DALI标准协议IEC62386。支持DALI,0/1-10V有源信号，可调电阻，PWM, Touch DIM多种调光方式。
产品特点
● 单通道恒压输出，最大输出电流6.25A
● 遵循DALI协议标准 IEC62386
● 高电压输入：220VAC ~ 240VAC
● 过载保护，过压保护，短路保护
● 调光曲线平滑，无闪烁
● IP20，适用于LED室内灯具
产品参数
|
型号 |
LCP75AD-1H12V |
|
|
输入 |
效率 |
88%@230VAC, 满载 |
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60Hz |
|
|
功率因素 |
0.95@230VAC, 满载 |
|
|
THD |
<10%@230VAC,满载 |
|
|
电流 |
0.47Amax@230VAC |
|
|
待机功耗 |
<0.5W |
|
|
空载功耗 |
<0.5W |
|
|
浪涌电流 |
冷启动,29.5A@230VAC 500us |
|
|
输出 |
电流/电压/功率 |
6.25A/12VDC/75W |
|
通道 |
1 |
|
|
输出电压范围 |
±5% |
|
|
纹波电压 |
±3% |
|
|
空载电压 |
12.6V max |
|
|
启动延时 |
<0.75s, at230Vac(当灯光开始亮起) |
|
|
功能 |
调光方式 |
DALI / 0/1-10V / PWM /可调电阻 / PUSH DIM |
|
调光范围 |
0.1%-100% |
|
|
保护 |
过负载 |
降低电流打嗝保护，排除故障输出正常 |
|
短路 |
短路无输出，排除故障输出正常 |
|
|
过流 |
降低电流打嗝保护，排除故障输出正常 |
|
|
安全 &电磁兼容 |
浪涌 |
L-N:2KV |
|
耐压标准 标准 |
I/P-O/P: 3750Vac/1min/<5mA I/P-DIM( Signal port DALI):3750Vac/1min/<5mA I/P-DIM( Signal port 0-10V):1500Vac/1min/<5mA O/P-DIM( Signal port DALI , 0-10V):1500Vac/1min/<5mA |
|
|
DALI 安全标准 |
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
|
|
电磁兼容 |
EN61347, GB19510 |
|
|
抗扰度 |
EN55015, EN61000-3-2 |
|
|
EMC |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
其它 |
工作温度 |
-20℃~50℃ |
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
85℃ |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:85℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: 285g±5%/PCS; 50PCS/Carton; 14.75kg±5%/箱; 外箱尺寸: 464*305*189mm(长*宽*高) |
|
|
尺寸 |
295*40*32mm（长*宽*高） |
|
-
