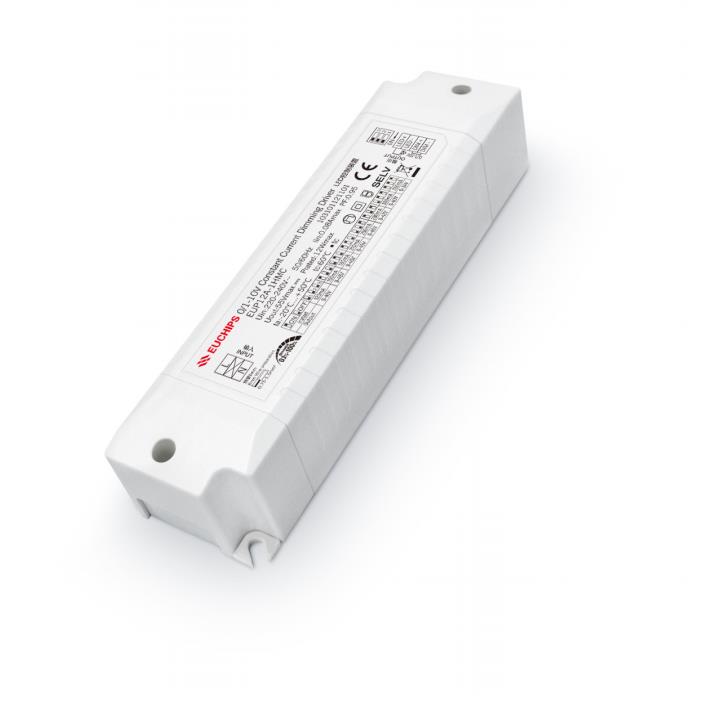

12W 120-350mA 0-10v恒流调光电源EUP12A-1HMC(103101121101)
输入电压：220VAC-240VAC
输入电流：0.09Amax@230VAC
待机功耗：0.5W
输出电压：9V-45V
输出功率：12.6W
调光方式：0/1-10V DIM/PWM/Rx
尺寸：135*36*25mm(长*宽*高）
型号：EUP12A-1HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EUP12A-1HMC是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规定，隔离，确保用户和灯具系统在安装过程中使用。
产品特点
•单通道输出，输出电流电平可通过DIP S.W.选择。
•支持0/1-10V调光功能
•调光范围：0.1-100%,调光效果平滑，无闪烁
•保护：短路、过载
•适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
型号 |
EUP12A-1HMC |
|
|
输入 |
效率 |
84%@230VAC,满载 |
|
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60HZ |
|
|
功率因数 |
0.95@230VAC,满载 |
|
|
THD |
<15%@230VAC |
|
|
电流 |
0.08Amax@230VAC |
|
|
待机功耗 |
<0.5W |
|
|
浪涌电流 |
Cold start, 60A@230VAC |
|
输出 |
电流/电压/功率 |
120mA/9-45V/5.4W&n🐼bsp; 180mA/9-45V/8.1W 240mA/9-45V/10.༺8🍌W 300mA/9-42V/12.6W 150mA/9-45V/6.75W 200mA/9-45🧸V/9W 270mA/9-45V/12.15W 350mA/9-36V/12.6W |
|
|
低频纹波电流(<120Hz) |
<3% |
|
|
通道 |
1 |
|
|
电流精度 |
±5% |
|
|
空载电压 |
54VDC |
|
|
电压范围 |
9-45VDC |
|
|
启动延时 |
<1s, at 230Vac |
|
功能 |
调光方式 |
0/1-10V DIM/PWM/Rx |
|
|
调光范围 |
0.4%-100%可调灭 |
|
保护 |
短路 |
关闭输出，故障排除后自动恢复 |
|
|
过载 |
打嗝，故障排除后自恢复。 |
|
|
过压 |
打嗝，故障排除后自恢复。 |
|
|
浪涌 |
L-N:0.5KV; |
|
|
耐受标准 |
I/P-O/P: 3000VAC/1min/5mA |
|
安全与 |
浪涌 |
L-N:1KV |
|
|
安全标准 |
EN61347, GB19510 |
|
|
电磁兼容 |
EN55015, EN61000-3-2, EN61000-3-3, EN6154 |
|
|
EMC电磁抗扰度 |
EN61000-4-2,3,4,5,6,8,11; EN61547 |
|
其它 |
工作温度 |
-20°C~+50°C, 20-50%RH |
|
|
储存温度 |
-40°C~85°C, 5-70%RH |
|
|
Tc |
60°C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000 小时回tc：80°C |
|
|
质保期 |
5年 |
|
|
开关机次数 |
>25,000次 |
|
|
装箱尺寸 |
净重:--g±5%/个;--个/箱;--kg±5%/箱;外箱尺寸:--毫米(长*宽*高) |
|
|
产品尺寸 |
135*36*25毫米(长*宽*高］
|
-
