首页 > 产品展示 > DALI > DALI控制面板 > DALI玻璃面板-DALI-P02

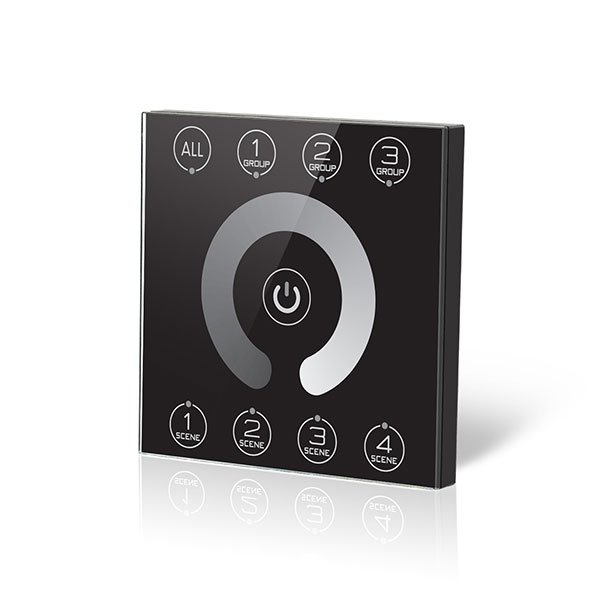

DALI玻璃面板-DALI-P02

可控制组数:3
可控制场景数:4
输入电压:16VDC±5%
输入电流:8mA
指示灯数:9
输出信号:DALI 信号(组/场景/广播)
产品型号: DALI-P02

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

DALI触摸式玻璃面板控制器-DALI-P02产品详情

概述

DALI-P02是w66国际·利来最给力的老牌设计的高端DALI触摸式玻璃面板控制器系列的产品之一,它具有界面时尚美观,功能齐全,简单易用,按键触摸灵敏等特点。它主要应用于控制符合DALI标准协议的控制器或电源,实现区域和场景控制,满足客户个性化的调光要求。可广泛应用于应用于酒店、餐厅、别墅、医院以及办公室等区域。


产品特点

● 遵循DALI协议标准IEC60929/IEC62386
● 通过DALI总线供电
● 支持广播控制
● 可独立控制最多3个组
● 可独立控制最多4个场景
● 组序号和场景序号可通过拨码开关自由设置
● 采用玻璃面板,磨砂制作工艺,外观时尚
● 蓝色按键灯指示,简单易用
● 可支持多种标准的墙盒

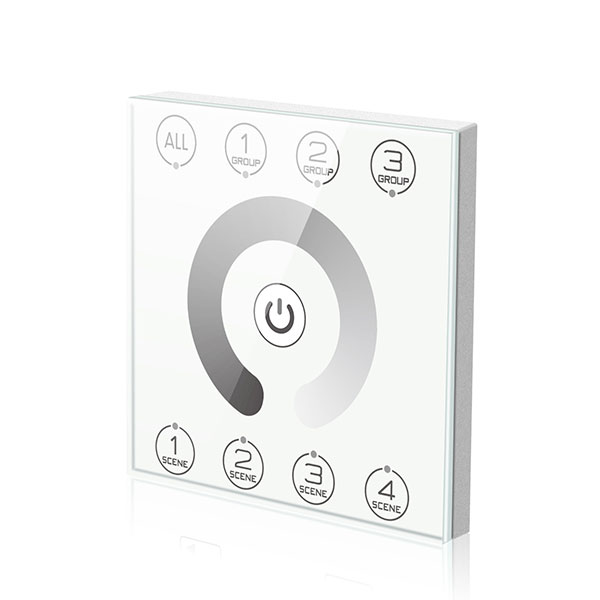

● 黑白两色可选


产品参数

产品型号: DALI-P02
输出信号:DALI 信号(组/场景/广播)
指示灯数:9
可控制组数:3
可控制场景数:4
输入电压:16VDC±5%
电流:8mA
其它
产品尺寸:86*86*10mm(长*宽*高)
包装尺寸:145*135*48mm(长*宽*高)
净重量:110克
毛重量:145克
工作温度:-10℃ ~ 60℃
相对湿度:20~90% RH

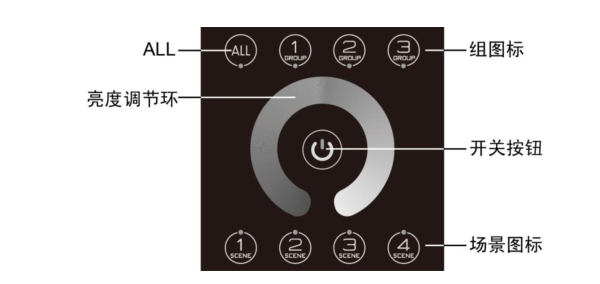

功能描述

1.  开关控制

关闭状态下,长按开关键,开启 DALI 面板,所有灯具进入 SCENE1 场景。

开启状态下,长按开关键,则可关闭面板,控制的所有灯具熄灭🎐,按键指示灯微亮,用于黑暗中指示开关的位置。

2. 分组控制

ALL: 广播形式,选择所有连接在 DALI 总线的 DALI 驱动器,最多可控制 64 个。

需要选择广播命令时,♔短按 ALL,对应指示灯亮起后,可以通✃过场景按键,广播进入某个场景,或者直接调节亮度。

如果 ALL 选中,指示灯亮起后,长按 ALL,所有灯具关闭。
GROUP 1:选择起始组的灯,起始组号可通过背面的拨码开关进行设置。
短按选中 Group1, 指示灯亮起,可以直接调节亮度或者进入指定场景;
如果 Group1 选中,指示灯亮起,长按 Group1,Group1 灯具全部关闭。
GROUP 2:选择“起始组号+1”组的灯。

GROUP 3:选择“起始组号+2”组的灯。

3.  场景控制

  SCENE1 :调用“起始”场景,起始场景序号可通过背面拨码开关进行设置。

  SCENE2 :调用“起始+1”场景。

  SCENE3 :调用“起始+2”场景。

  SCENE4 :调用“起始+3”场景。

4. 亮度调节

亮度调🔯节环可调节选定组的灯光亮度,沿环顺时针触摸亮度调节环,灯具的亮度将逐渐增加;沿环逆时针触摸亮度调节环,灯具的亮度将逐渐减小。最暗为 5%的亮度,最亮为 100%。

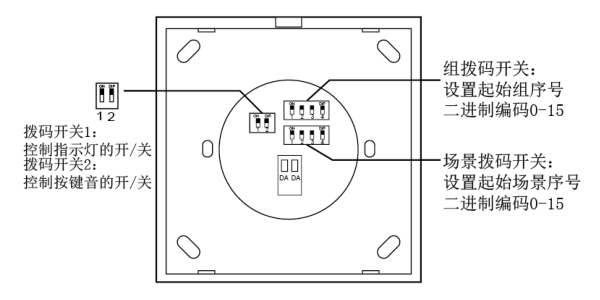

接口描述

起始组序号设置

组序号拨码开关:用于“起始组序号”的设置,起始组序号可设为 0-15。采用二进制拨码

 起始场景设置

场景拨码开关:用于“起始场景序号”的设置,起始场景序号可设为 0-15, 采用二进制拨码。

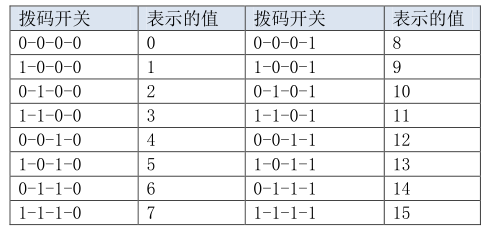

二进制拨码表如下 (0  表示拨到 OFF ,1  表示拨到 ON )

按键指示灯设置

通过拨码开关 1 进行设置。当拨码开关在“ON”端时,指示灯亮;反之,则不亮。

按键音设置

通过拨码开关 2 进行设置。当拨码开关在“ON”端时,有按键音;反之,则没有按键音。

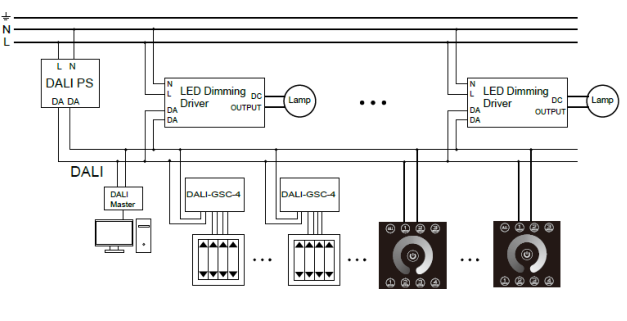

应用接线图:
