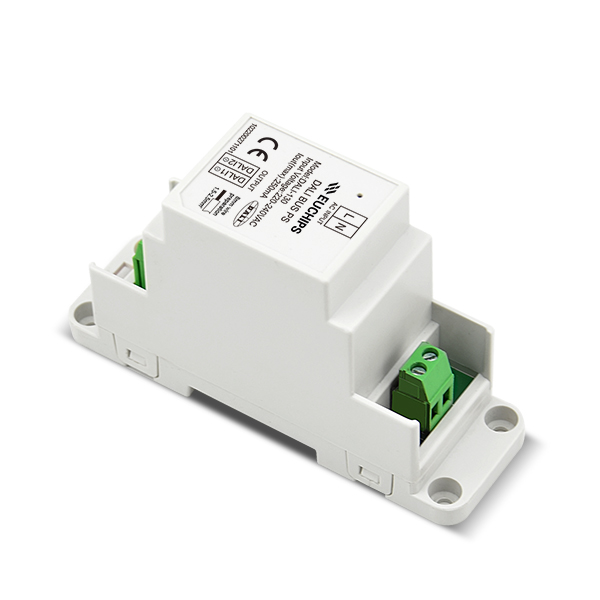

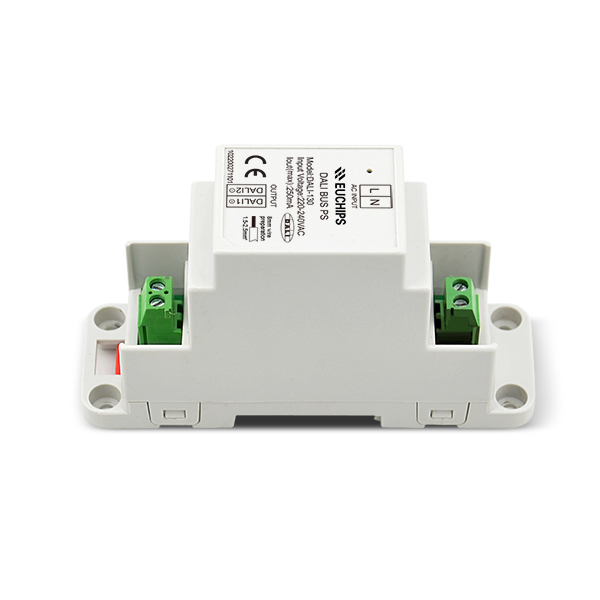

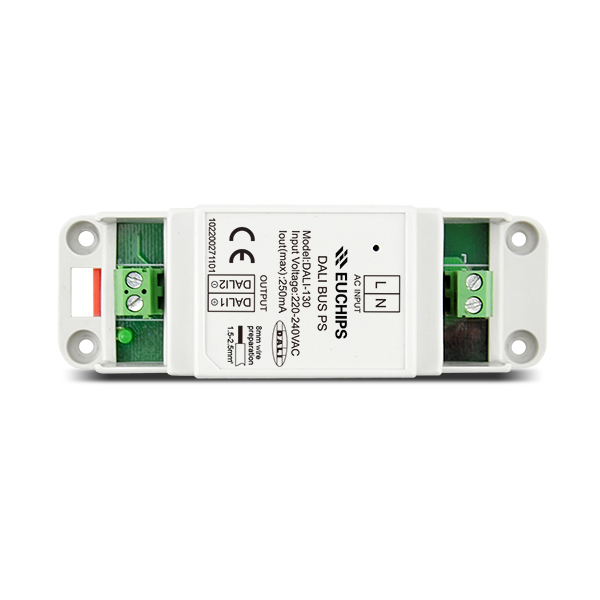

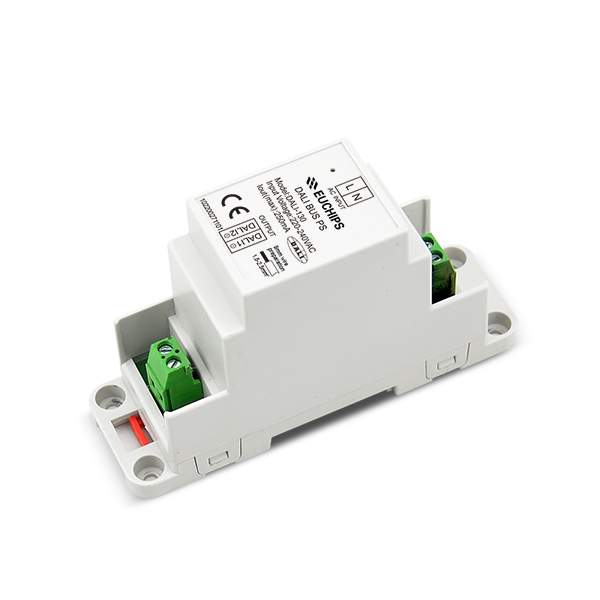

220-240VAC 250mA DALI总线电源
输入电压：220-240V AC
输入频率：50/60Hz
输出电压：16V+5%
输出电流：250毫安
输出功率：4W
产品尺寸：111*35*67mm（长*宽*高）
产品型号：DALI-130（102200271101）
🌳 🌳
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DALI总线电源（DALI Bus）-DALI-130 产品详情
DALI总线电源DALI Bus产品特性：
●符合DALI 协议 IEC62386●输出电流最大250mA
●安装在配电箱内，支持导轨式和螺丝固定两种安装方式
●支持过流保护功能
●具有LED指示灯状态指示
DALI总线电源DALI Bus技术参数
输入电压：220-240V AC
输入频率：50/60Hz
输出电压：16V+5%
输出电流：250毫安
输出功率：4W
产品尺寸：111*35*67 毫米（长*宽*高）
包装尺寸/箱：长354*宽234*高232(毫米)
数量/箱：60Pcs
净重：71克
毛重：105克
工作温度：-20℃~+50℃
推荐线径：1.5-2.5mm 2

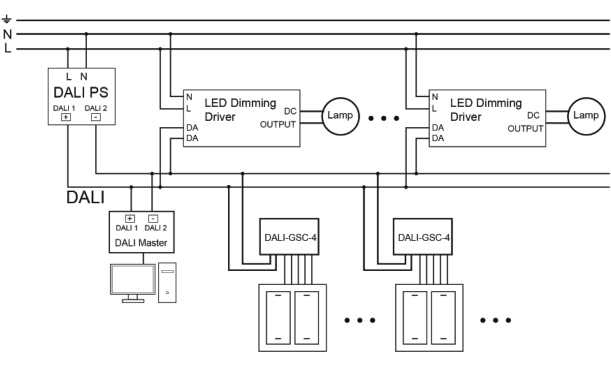

接线图：
注意事项
●当回路中同时用到DALI-130与DALI主控时，需确保DALI信号的极性连接一致。
●每个独立的DALI 回路电流不得超过250mA，每个回路的电源和控制器数量不得超过64个。
●通常，每个DALI电源或控制器消耗电流为2 mA，64个电源或控制器总共消耗128mA，剩余部分给不带内置电源的DALI控制器（包括DALI 面板，DALI分组/场景控制器）供电。
●DALI信号的最大传输距离不超过300米，并且压降不能超过2V，与🌱信号线材质，截面积，温度有关，建议参考下表：
|
材质 |
截面积/mm2 |
最大传输距离/m |
材质 |
截面积/mm2 |
最大传输距离/m |
||||
|
25℃ |
50℃ |
75℃ |
25℃ |
50℃ |
75℃ |
||||
|
铜 |
0.14 |
31 |
28 |
26 |
铝 |
0.14 |
19 |
17 |
16 |
|
0.50 |
112 |
102 |
93 |
0.50 |
68 |
62 |
57 |
||
|
0.75 |
168 |
153 |
140 |
0.75 |
102 |
93 |
86 |
||
|
1.00 |
224 |
204 |
187 |
1.00 |
136 |
125 |
115 |
||
|
1.50 |
300 |
300 |
281 |
1.50 |
205 |
187 |
172 |
||
|
2.00 |
300 |
300 |
300 |
2.00 |
273 |
250 |
230 |
||
|
2.50 |
300 |
300 |
300 |
2.50 |
300 |
300 |
280 |
||
