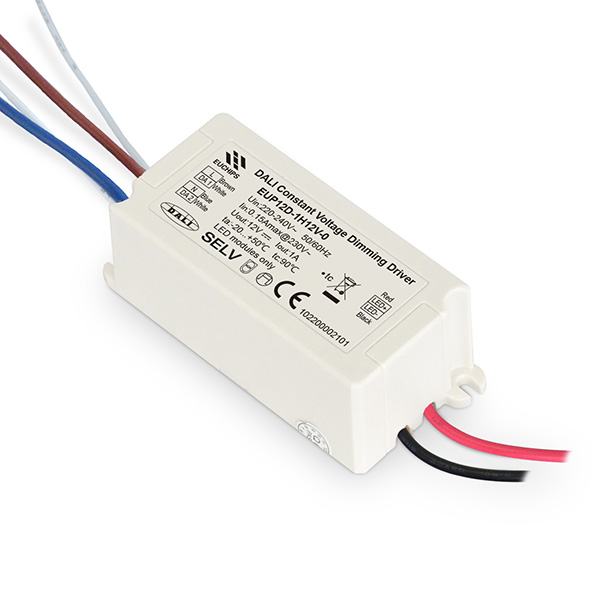

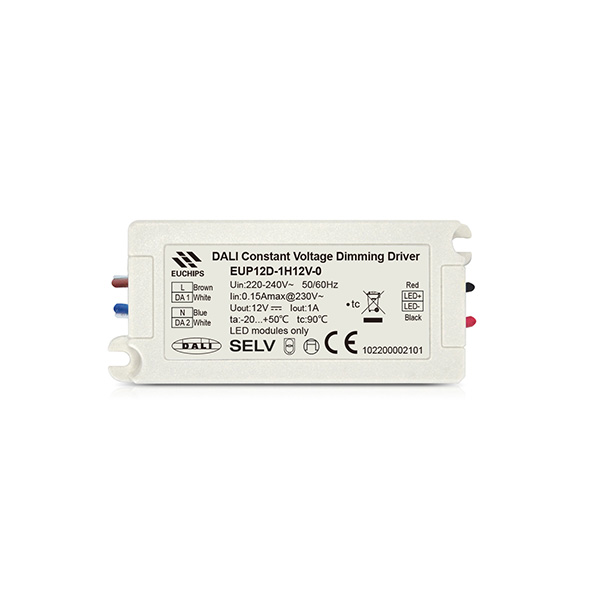

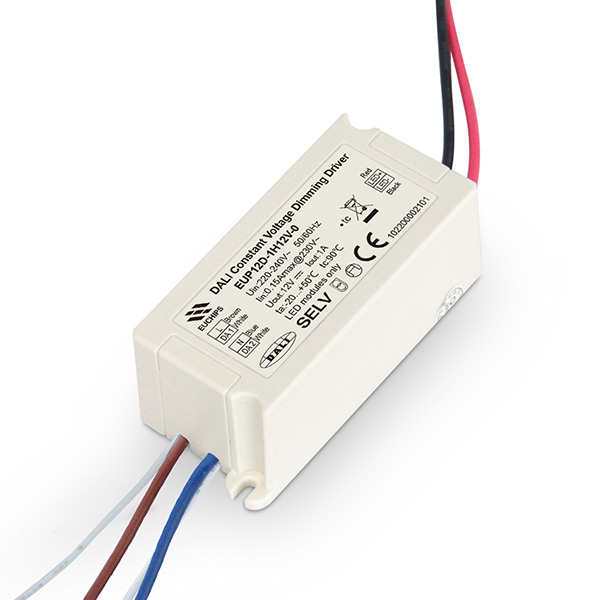

12W 12V DALI电源-恒压DALI调光电源 EUP12D-1H12V-0(102200002101)
输出电压: 12VDC
输出电流: 1A
输出功率:12W
电压精度 ±3%
纹波&噪声(最大): 120mVp-p
输入电压:220 – 240VAC
频率范围: 50/60Hz
产品型号: EUP12D-1H1ꦍ2V-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DALI电源-EUP12D-1H12V-0产品详情描述
<1> DALI电源概述：
DALI是一个开放的专门应用于照明控制的协议。现在DALI协会覆盖近120家国际照明和灯具行业的公司，上海w66国际·利来最给力的老牌就是其中一员。DALI电源是DALI系统的重要组成部分，DALI系统基本由主控,DALI电源和总线电源组成。DALI系统最多可以连接64个DALIඣ电源，每个DALI电源使用惟一的个体标志地址，该地址在系统初始化时设定，使用过程中根据需求可修改地址；每个DALI电源最多可分为16组(以组地址区分♛)，可以属于几个不同的组，每组设备可以设定16个场景。许多分组和场景可以预设在产品中，在工程中可以快速安装使用。
图1.DALI电源、DALI系统接线图
w66国际·利来最给力的老牌恒压DALI电源（亦称DALI调光电源）集调光器与驱动器为一体的设备，可用于恒压恒流灯具调光调色。DALI电源采用PWM方式输出，可实现0-100%亮度调节，并且支持多重电路保护功能以及手动调光。w66国际·利来最给力的老牌DALI电源细分为恒压和恒流DALI电源，恒压电源中有恒压12V调光电源和恒压24V输出调光电源两种，每个系类产品类型众多，输出功率大小齐全。EUP12D-1H12V-0便是🌄恒压DALI电源类下的一款12v电源。
概述
EUP12D-1H12V-0是一款可以用于室内的恒压输出 LED调光驱动器。ꦉ符合DALI标准协议IEC62386。这款驱动器可以通过连接DALI主控或TouchDIM可ღ以实现平滑的调光效果。
产品特点
● 单通道恒压输出，最大电流为 1A
● 遵循 DALI 协议标准 IEC62386
● 支持 Touch DIM 功能
● 过温保护，短路保护 ，过载保护
● 调光曲线平滑，无闪烁
● IP20 ，适用于室内 LED
技术参数
|
型号 |
EUP12D-1H12V-0 |
|
|
输出 |
通道 |
1 |
|
电压 |
12VDC |
|
|
电流 |
1A |
|
|
功率 |
12W |
|
|
电压精度 |
±3% |
|
|
纹波 |
120mVp-p |
|
|
输入 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
＞80%@230VAC,满载 |
|
|
功率🌟因数 |
＞0.5@230VAC,满载 |
|
|
电流 |
0.15Amax@230VAC |
|
|
浪涌电流 |
冷启动12A@230VAC |
|
|
保护 |
过温 |
关闭输出，温度正常后后自恢复 |
|
短路 |
关断输出，异常移除后自恢复 |
|
|
过载 |
关断输出，异常移除后自恢复 |
|
|
功能 |
调光方式 |
DALI，Touch DIM |
|
其它 |
尺寸 |
78*36*29mm（长*宽*高） |
|
重量 |
85g |
|
|
IP等级 |
IP20 |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
|
相对湿度 |
20~90% RH |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按𒉰压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温ꦡ调节模式，长按调节色温，其它任意操作降退出色温模式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
