可编程触点接入模块-EUK06
输入电压：EU-BUS系统供电
通讯协议：EU-BUS
外接干触点信号：最大6个
外接背光灯数：最大6个（共阳极输出）
设备尺寸：44*46*14mm（长*宽*高）
包装尺寸：53*53*21mm（长*宽*高）
毛重量：20g
工作温度：-20℃ ~+50℃
产品型号：EUK06
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
可编程触点接入模块-EUK06产品详情
产品特点
● 支持我公司自主研发的EU-BUS协议● 可外接六路干触点信号
● 可外接6个LED灯以作为按键的背光指示灯
● 可以方便灵活的编辑各个接入口的功能
● 总线供电，不需外加电源
● 体积小巧，便于安装到电气盒内
产品参数
|
名称 |
参数 |
|
输入电压 |
EU-BUS系统供电 |
|
通讯协议 |
EU-BUS |
|
外接干触点信号 |
最大6个 |
|
外接背光灯数 |
最大6个（共阳极输出） |
|
设备尺寸 |
44*46*14mm（长*宽*高） |
|
包装尺寸 |
53*53*21mm（长*宽*高） |
|
毛重量 |
20g |
|
工作温度 |
-20℃ ~+50℃ |
产品功能简介
EUK06主要用于面板、机械按键、触点等接入EU-BUS系统，通过EUK06可以方便灵活地组合不同的控制端接入EU-BUS系统，并且具有二次编程功能，用户可以在EUCHIPS9上位机软件上自定义各个接入口的功能，以实现不同🙈的用户需求。

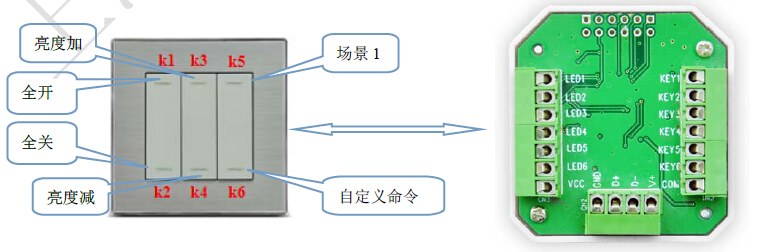

例如，w66国际·利来[中国]最给力的老牌可以编辑下图中定义的面板功能
EUK06外接一个6键复位面板，并且每个按键均带一个LED灯，当按下按键执行命令时，若LED亮，则认为本次操作有效，反之，则无效。w66国际·利来[中国]最给力的老牌可以通过软件编辑面板：
按下“K1”打开接入系统的所有灯具
按下“K2”关闭接入系统的所有灯具
按下“K3”灯具亮度增加
按下“K4”灯具亮度减小
按下“K5”触发“场景1”
按下“K6”触发用户自己定义的功能
w66国际·利来[中国]最给力的老牌也可以编辑为：
按下“K1”打开组1的灯具
按下“K2”打开组2的灯具
按下“K3”组1亮度增加，按键释放后停在当前亮度
按下“K4”组1亮度减小，按键释放后停在当前亮度
按下“K5”触发区域1中的组1
按下“K6”触发区域2中的组1
该接入模块组合成的面板，不仅可以ꦬ灵活编辑和修改各个按键的功能，还能在EU-BUS系统中实现跨区域控制以及跨区域联动。能有效地满足用户在酒店、别墅、꧃学校、会议室等场所的功能需求。
-
