全面认识DALI协议DALI系统DALI软件

全面认识DALI协议DALI系统DALI软件

<一> DALI简介

(1) 什么是DALI
1.DALI 是“Digital Addressable Lighting Interface 数字可寻址照明接口”的首字母缩写
2.国际公开的照明控制通信协议
3.规定了电子镇流器、控制单元以及各种传感器之间的数字通讯控制方式
(2) DALI开发背景

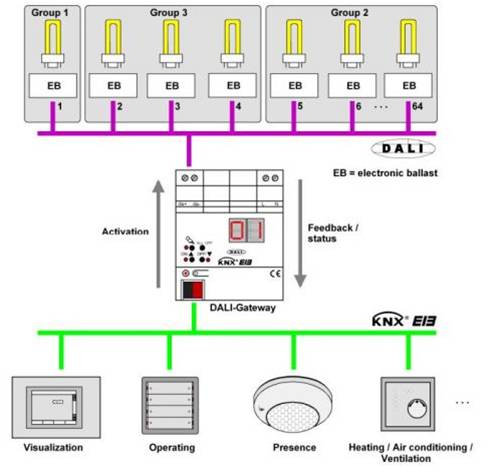

20世纪90年代欧洲开始进行数字式荧光灯照明ཧ控制系统的开发、研究。欧洲的主要电子镇流器生产厂家(如Halvar、Hüco、Philips、Osram、Tridonic、Trilux等)都纷纷加入到DALI标准的制定工作中。DALI 定义标准旨在建立一个结构清晰的简单照明系统。用于室内的智能、高性能照明管理,受控对象明确为镇流器。可以与大楼管理系统(BMS)接口,例如KNX系统。DALI通常作为建筑电器控制的一小部分,例如可通过KNX-DALI gateway整合到KNX系统,实现大范围的照明控制。

DALI简介

<二> DALI协议概述

(1)DALI协议标准
DALI协议1994年列入IEC60929标准的附录E部分, IEC60929是欧盟关于管式荧光灯及电子镇流器的标准。俗称为DALI V0.
1999年DALI协议成为一个独立标准——IEC62386,俗称为DALI V1.

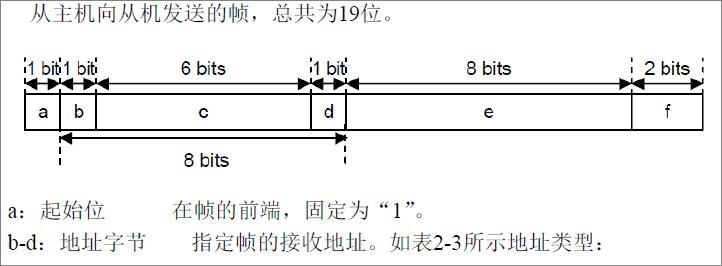

(2) DALI协议特点
1. 两线差分信号
2. 异步串行通信,半双工
3. 1200BPS波特率,曼切斯特编码
4. DALI总线最大电流250mA
5. 通常总线电压为16V

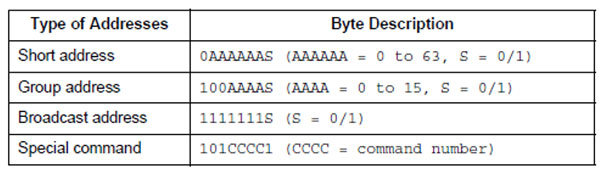

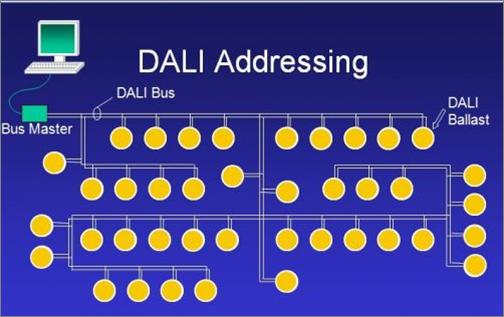

(3) 64个短地址

 DALI协议概述

 DALI协议概述



(4) 从机中的地址、组和场景
每个DALI从机可保存主机给它配置的各种参数,即使断电了也仍然保存着。
灯具的地址;
组号:16位,可设置该从机属于哪些组;
场景:可以保存16种场景,每种场景的亮度值可保存在里面;
其他等等参数。



<三> DALI系统

(1) DALI系统特性:
1. 采用主从式架构
2. 一个主机最多可挂载64个从机
3. 主机通过DALI总线控制从机并按DALI协议进行通讯
4. 每个从机都可被单独寻址
5. 每个从机可存储16种灯光场景
6. 同一个从机可编在1组或多组,最大编组数为16个
(2) 主从式架构

主从式架构

(3) DALI安装布线

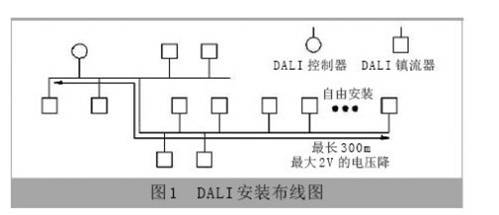

DALI安装布线图

安装线材无特殊要求,安装时也无极性要求,只要求主电源线与控制ꦫ线隔离开,控制线无需屏蔽。需要注意的是控制线上最大电流250mA,最大线长300米,线上压降应不超过2V。

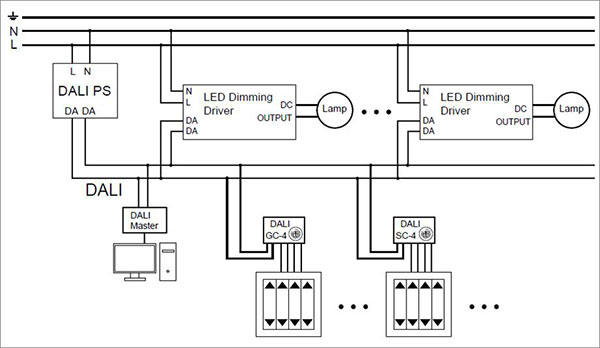

(4) DALI 典型系统




<四>DALI系统组件


DALI Master 主控:DALI-100
DALI BUS 电源:DALI-130
DALI 组控制面板:DALI GC-4
DALI 场景控制面板:DALI SC-4
DALI 调光电源: EUP75D-1W12V-0

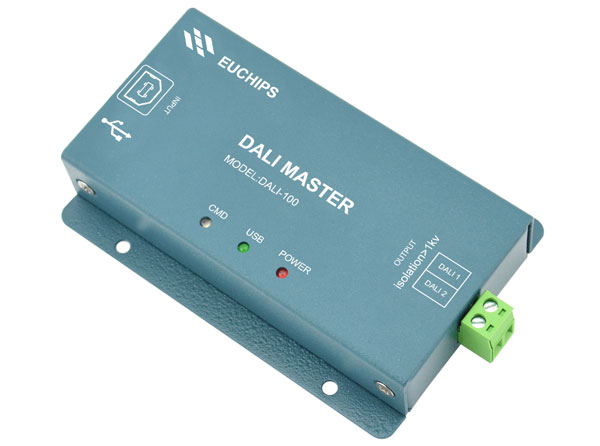

(1) DALI USB主控

USB 5VDC 输入,电脑连接
自动地址分配/重分配
支持电脑在线控制
组设置
场景设置
带DALI总线自供电
DALI系统组件

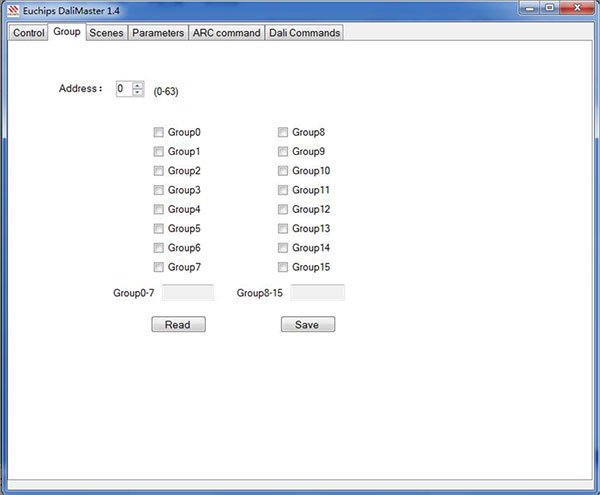

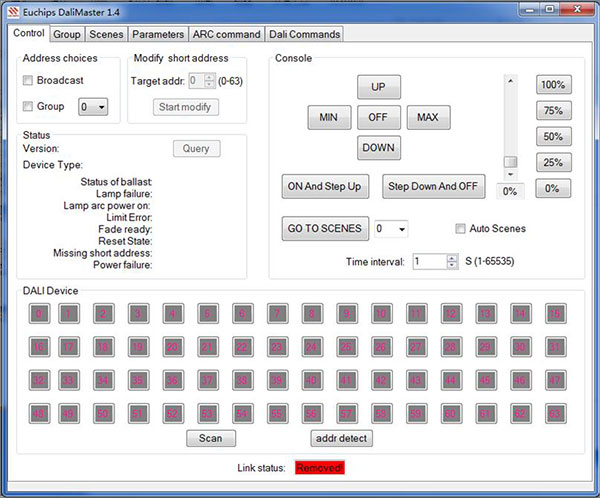

(2) DALI主控软件

DALI主控软件



 DALI主控软件

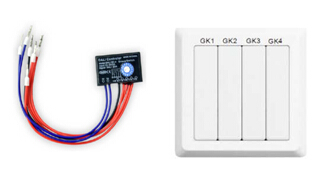

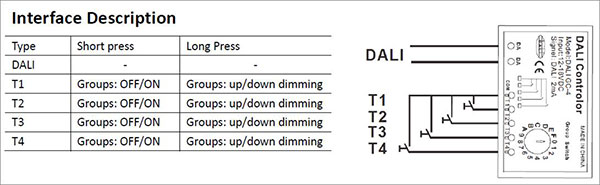

(3) DALI GC-4 组调光
可对4个组的DALI从机进行开/关以及调光操作
可匹配普通面板安装
DALI总线供电

 DALI GC-4 组调光  DALI GC-4 组调光

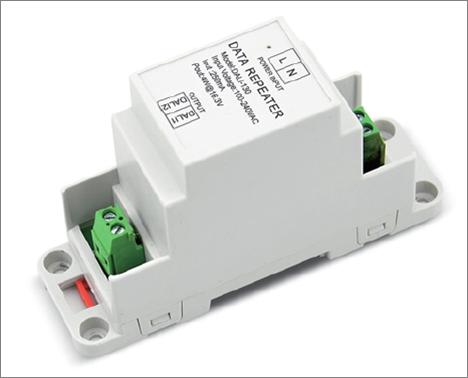

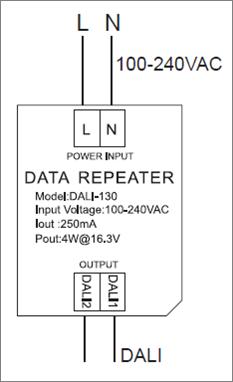

(4) DALI总线电源
输入:100-240VAC
输出电压:16VDC
输出电流:<= 250mA
输出功率:4W
DALI总线上的设备平均每个消耗2mA的电流

DALI总线电源



DALI总线电源
