DALI-S1L350C-0产品介绍

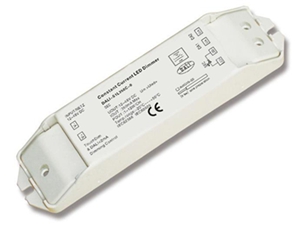

 DALI-S1L350C-0





  产品特点:

  Ø DALI数字控制输入,调光控制LED模块

  Ø 寻址输出通道

  Ø 支持Touch DIM,可以手动调光

  Ø 调光从0-100%的范围内,(LED 亮度在1%启动)

  Ø 适用于直流电源

  Ø 过温保护    ℱ;                                可连接灯具:1W X 3~12LED

  Ø 安全等级2

  Ø 单通道350mA恒流输出

       型号                                   ⛎;                    DALI-S1L350C-0

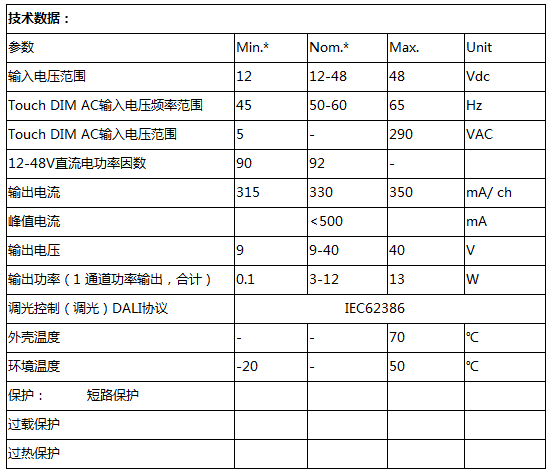

DALI-S1L350C-0技术数据

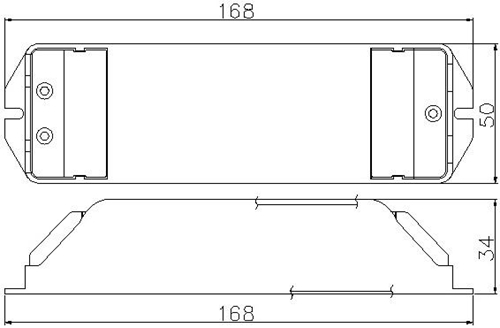

  产品尺寸(mm):

DALI-S1L350C-0产品介绍产品尺寸

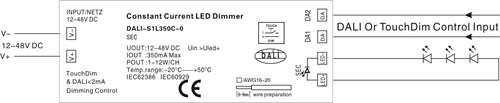

  连接示意图:

DALI-S1L350C-0连接示意图

  Touch DIM功能介绍:

  1) 短按Touch DIM开关(<0.5S), 控制灯的开关;

  2) 长按Touch DIM开关(>0.💖5S),调节灯的亮度;每次调节后,调节方向改变;

  3) 双击Touch DIM 开关(<0.3S), 连接的所有灯具将达到最亮状态。

  4) 当灯处于关闭状态,长按Touch DIM开关,灯打开并按调节方向调节亮度;

  5) 🦋长按Touch DIM调节亮度时,亮度调节范围在1%-100%,🍸可以使用短按将灯关闭;

  产品安装注意事项:

🃏   1) 注意:DALI和Touch DIM一定不能同时使用,可分别使用DALI控制器或🐈具有Touch DIM功能的设备来控制

  2) 安装前请仔细看产品接线图

  3) 请按产品提供线材规格范围配套使用

  4) 接线过程请将压线帽端压下,再插入线头,接好请检查是否插牢固

  5) 上电前就仔细检查接线方式是否正确

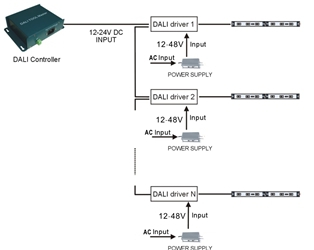

  DALI接线图

DALI接线图

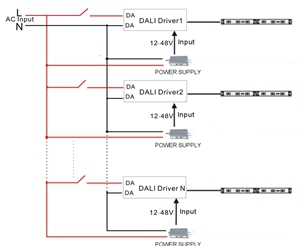

  Touch DIM接线图



Touch DIM接线图
