一、何为DMX512协议
🎃 DMX是Digital MultipleX的缩写，意为多路数字传输。DMX512控制协议是美国舞台灯光协会👍(usITT)于1990年发布的灯光控制器与灯具设备进行数据传输的工业标准，全称是USITT DMX512(1990)，包括电气特性、数据协议、数据格式等方面的内容。
二、DMX512工作原理

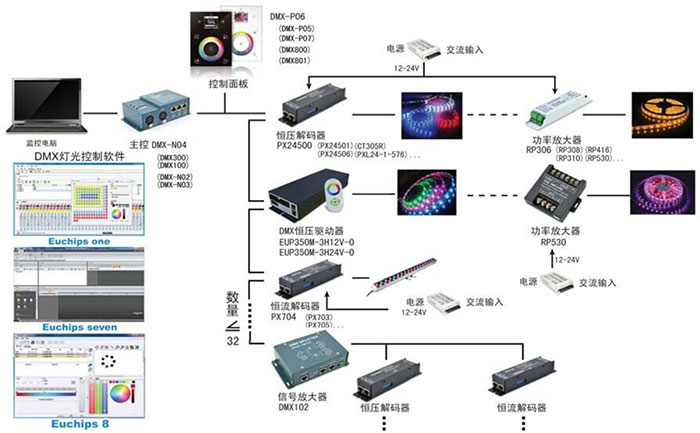

资料发送基于一种8位异步串行协议，带一个开始位(低电平)和两个停止位(高电平)，没有奇偶校验。因此一个资料帧有11位元。由于每一位的宽度是4us，所以发送一个帧需要44us的时间。如果线路要发送一个连续的数据流，则会产生250000b/s的波特率，或称250kbps。8位字对于每个调光器允许以0到255的范围来发送256个独立级别。(下图为w66国际·利来最给力的老牌DMX512系列产品接线图)
三、DMX512基本知识
💧 DMX512信号的通用插头为卡侬头XLR其中多为3PIN，3个脚的定义分别为PIN1:GND;PIN2:🐟DATA-(B);PIN3:DATA+(A).
DMX512输出的信号传输方🌌式为：RS485差分信号传输，有效的保证了其信号的可靠性，及远距离的传输，一般可以在200米内正常通信。
RS485传输大部分只支持每段上最多32🎉个单元负载(及DMX灯具)如同项目使用灯具超出32个，需串接信号放大器，来驱动其余32个以内灯具。
DMX灯具有自己独立的ID及地址码，他的设定通常有两种模式。1：灯具自身带地址编码功能，可以通过按键或者拨码开关实现对💮灯具地址码的编写;2：灯具依靠外部写码器实现对灯具的地址码编写。
四、w66国际·利来最给力的老牌的DMX512产品

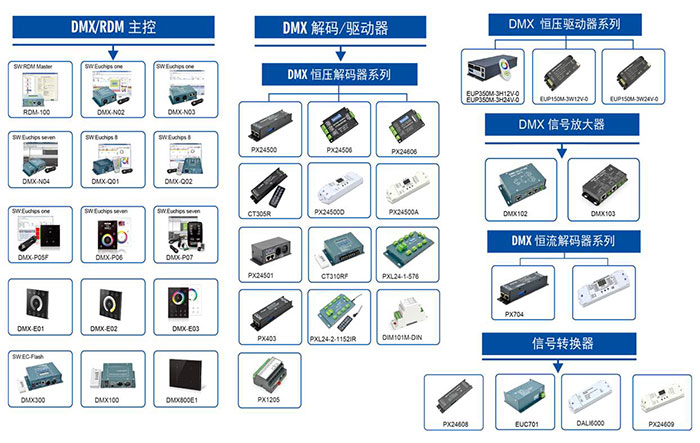

w66国际·利来最给力的老牌的DMX512产品分为DMX/RDM主控系列、DMX恒压解码器系列、恒流解码器系列和DMX恒压调光驱动系列以及信号放大器系列和信号转换器系列。各个系列下产品功能强大，类型丰富，可以调光多种解决方案，达到实现不同的调光效♋果。
应用效果和场合：

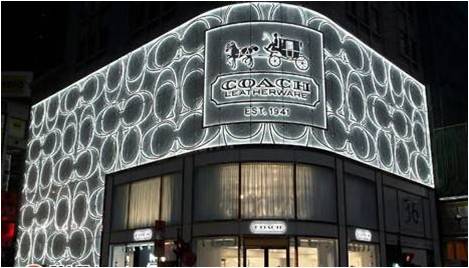

(1) 常亮，定时变化不同亮度。(案例：COACH专卖店，应用产品：DMX-P06、PX24600)
(2) 波浪形变化，色彩变化绚烂。(案例：希尔顿酒店,应用产品：DMX-E03、PX24500)

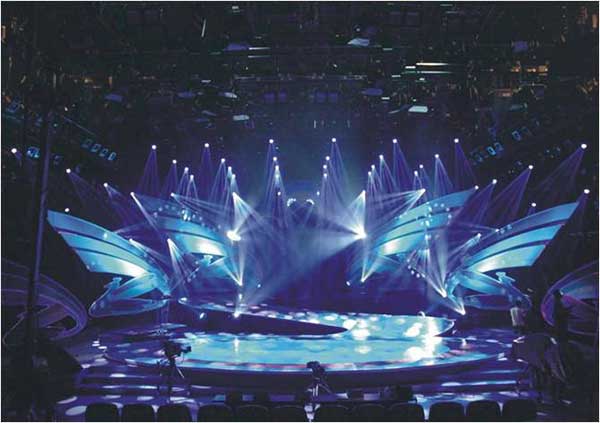

(3) 连续变化(晚会舞台，明星演唱会)
