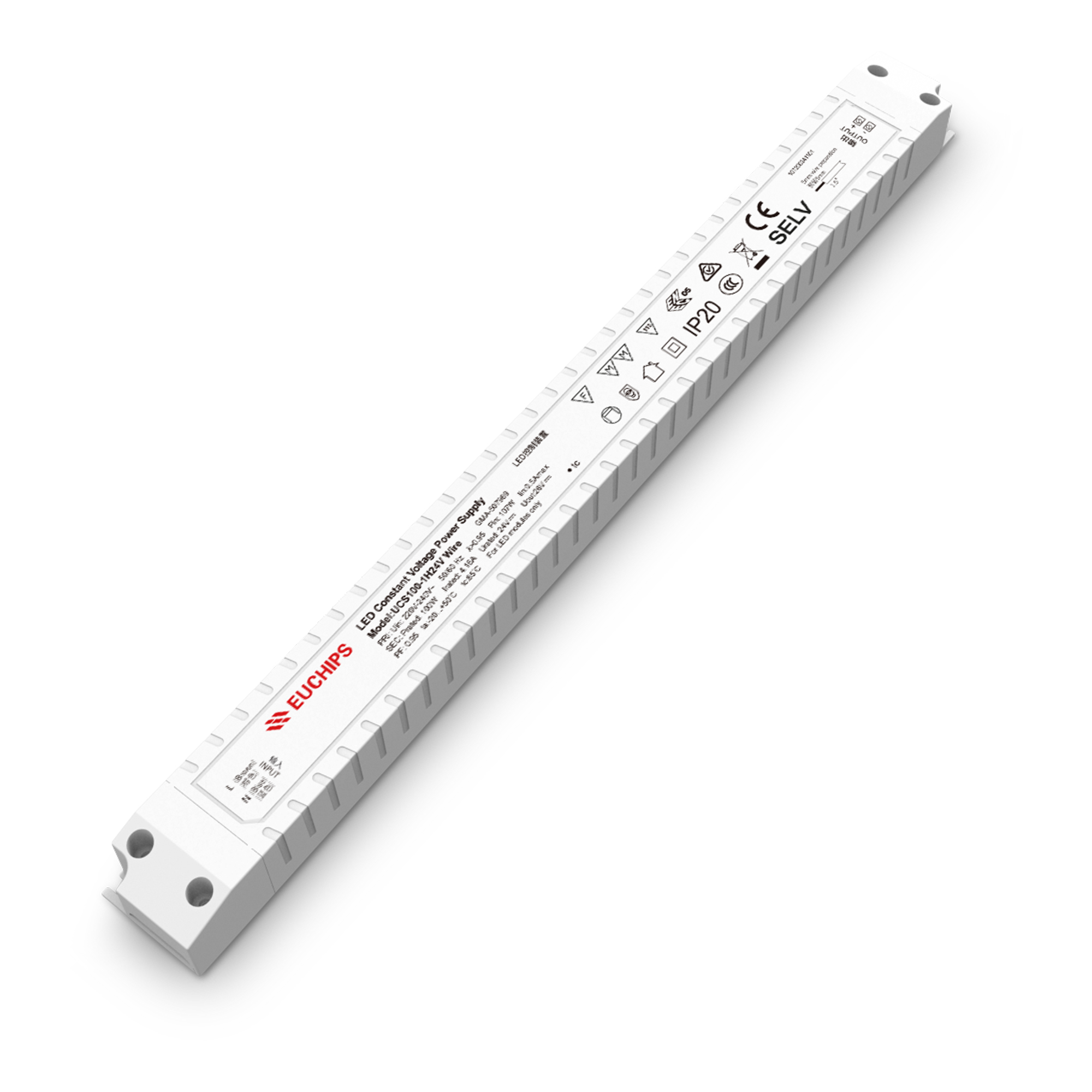

100W 24V 非调光LED恒压驱动器UCS100-1H24V
输入电压：220-240VAC
输出电流：4.16A
输出电压：24VDC
输出功率：100W
效率(典型)：92%
产品型号：UCS100-1H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
100W 24V 非调光LED恒压驱动器——UCS100-1H24V产品详情
产品特点
● 单通道恒压输出
● 适用于LED室内灯具
● 小体积、高效率、高可靠、长寿命；
● 在-20℃~+50℃工作正常；
● 保护种类：过载、过压、短路自恢复保护；
● 整机典型效率高达95%；
●符合CE认证，符合RoHS环保标准；
● 100%满载老化测试；
●保固期5年；
技术参数
|
型号 |
UCS100-1H24V |
|
|
输入 |
效率 |
≥92%@230VAC, 满载 |
|
电压 |
220VAC-240VAC |
|
|
频率 |
50~60Hz |
|
|
功率因数 |
≥0.95@230VAC, 满载 |
|
|
电流 |
0.6Amax@220VAC |
|
|
THD |
<15%@230VAC, 满载 |
|
|
浪涌电流 |
冷启动 40A@230VAC 280us |
|
|
空载功耗 |
≤0.5W |
|
|
启动延时 |
≤ 0.5 s, at230Vac (当灯光亮起) |
|
|
输出 |
电流/电压/功率 |
4.16A/24VDC/100W |
|
通道 |
1 |
|
|
电压精度 |
±5% |
|
|
纹波电压 |
≤3% |
|
|
空载电压 |
26VDC max |
|
|
保护 |
负载保护 |
降低电压打嗝保护，排除故障输出正常 |
|
短路保护 |
短路无输出，排除故障输出正常 |
|
|
过流保护 |
降低电压打嗝保护，排除故障输出正常 |
|
|
安规 电磁兼容 |
雷击浪涌 |
L-N 1000VAC |
|
耐压 |
I/P-O/P:3000Vac/1min/<5mA |
|
|
安全标准 |
IEC/EN62384, IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
电磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
|
绝缘阻抗 |
5Mfi |
|
|
其它 |
工作温度 |
-20°C~50°C |
|
储存温度、湿度 |
-40°C~85°C, 20-90%RH |
|
|
Tc |
85°C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000h@ta:50°C |
|
|
质保 |
5年 |
|
|
开关周期 |
>50,000次 |
|
|
包装重量 |
净重: 170g±5%/个; 50个/箱; 9kg±5%/箱; 外箱尺寸: 435*346*100mm(长*宽*高) |
|
|
产品尺寸 |
312*30*18mm(长*宽*高) |
|
-
